gioco - Struttura del sistema

Entità	Entità in analisi	Layer	Responsabilità

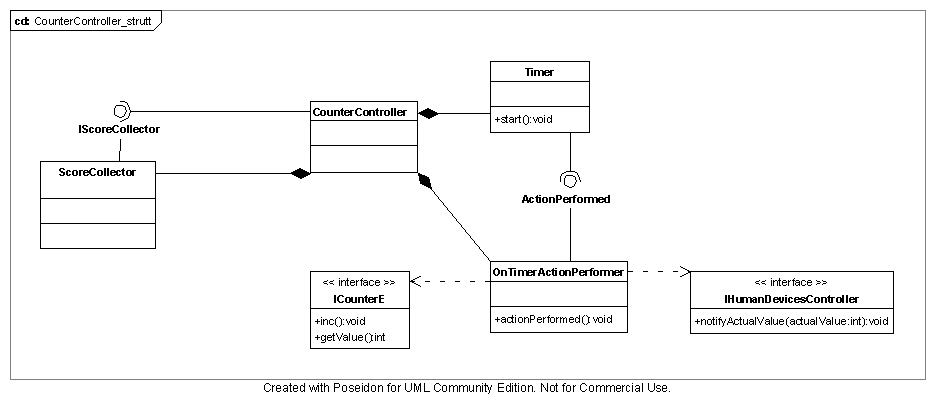

CounterController	Contatore	GameController	aggiornare CounterE notificare a HumanDevicesController il valore del contatore dopo ogni incremento notificare a HumanDevicesController il punteggio aggiornato Risolvere l'eccezione in caso di mancata sincronia dei display

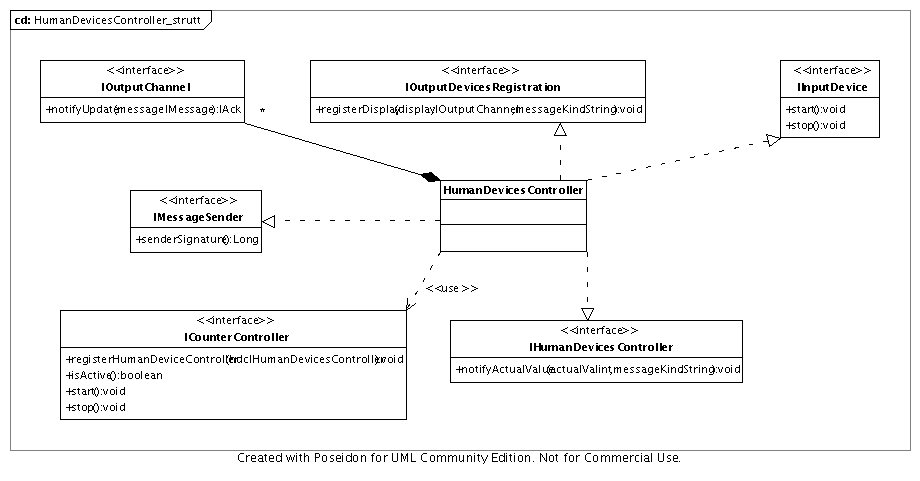

HumanDevicesController	Contatore	GameController	disaccoppiare CounterController dalle periferiche di "I/O" gestire il requisito di mantenere coerenti valore del contatore e valore visualizzato sui display inviare i messaggi di aggiornamento ai display interessati ad un dato (valorecontatore o punteggioattuale)

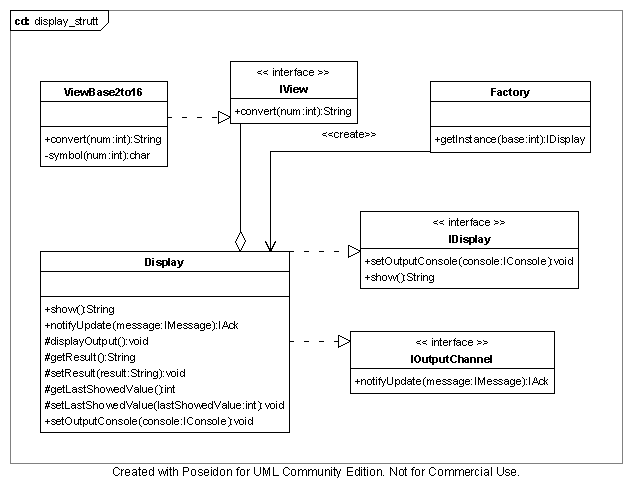

Display	DiplayDelConcorrente, DisplayDelConduttore, DisplayP	DisplayCompetitor, DisplayAnchorman, DisplayP	mostrare il valore ricevuto convertito in una opportuna base su un dispositivo di Output

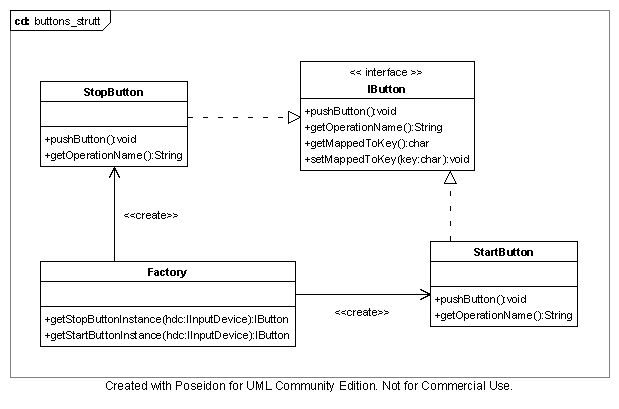

StartButton	PulsanteStart	ConsoleAnchorman	notificare a HumanDevicesController la pressione del tasto start da parte dell'anchorman
StopButton	PulsanteStop	ConsoleCompetitor	notificare a HumanDevicesController la pressione del tasto stop da parte del concorrente

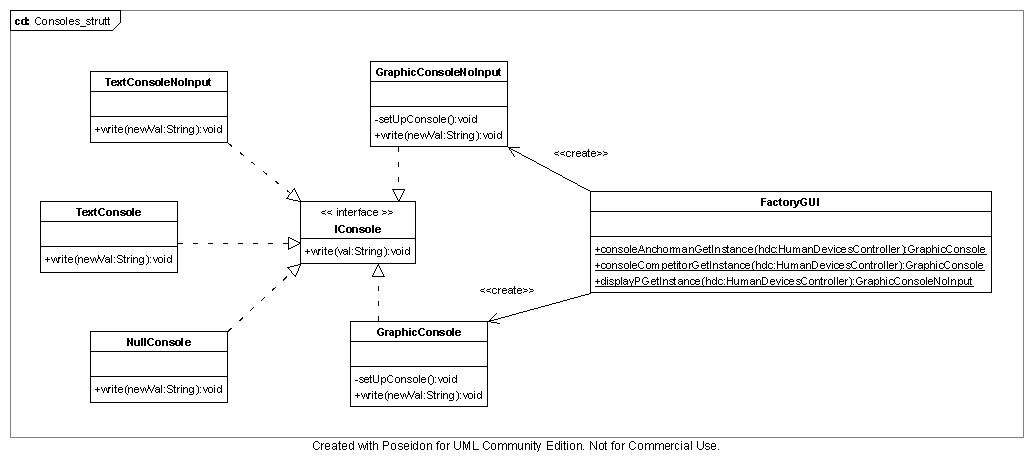

IConsole	ConsoleDelConduttore, ConsoleDelConcorrenteC	ConsoleAnchorman, ConsoleCompetitor	interfaccia per la comunicazione con un dispositivo di output "concreto"
